皮带輸送機 廣泛用于發電、冶金、礦山、煤炭、港口、電站、建材、化工、輕工、石油等各个行業。

       皮带輸送機靠摩擦牽引皮带運動，而皮带則通过张力變形和摩擦力带動物體在支撐輥輪上運動。由于皮带是彈性儲能材料，所以在皮带輸送機運行时皮带儲存有大量勢能，因此皮带輸送機應該采用软啟動、软停機的方法， 将皮带內部儲存的能量緩慢釋放， 使皮带機在啟動过程中形成的张力波降到最小， 盡可能的减小对皮带造成的損害， 提高系統穩定性、可靠性。

改造设备： 皮带輸送機

设备參數： 450kW、1484r/min

台數：4台

改造前工况：

       某電廠輸煤系統 #5、#6 皮带機为贯穿 630MW 機組条形儲煤场的皮带輸送機，數量 4 台，每条皮带有 2 台皮带電機，上下位布置，皮带機與電機原采用液力耦合器連接 。皮带輸送长度达 410 米，啟動时为防止發生皮带面恶性拍擊事件，采用降速软啟動工藝。

改造前存在的問題：

       原配置的電子型高壓软啟動裝置運行已近 16 年，現進入故障高發期 ，並且软啟動器啟動皮带機时，沖擊力过大会發生皮带打褶現象  。为降低设备維護費用，提高運行可靠性，急需進行更新改造。

改造前软啟效果有限：

       软啟動器啟動过程中電機電流超过儀表最大量程 150A，且在該電流值下持續时間约5s，软啟動效果非常有限。

改造後工况：

        经可研考察後，采用双筒型永磁調速器作#5、 #6 皮带機的改造方案。改造後永磁調速器具有本地手動控制和遠程控制功能，電機啟動时，負载可以完全脫開 ，皮带機啟動过程中永磁調速器從零位開始耦合逐渐带载，實現零負载啟動。

改造後软啟效果顯著：

       永磁調速器安裝後電機啟動電流降低至 31A，相較软啟動器降低约 5 倍， 電機软啟動效果改善顯著。除此之外，永磁調速器 解決了皮带在啟動过程中發生拉拽、皮带面恶性拍擊、打褶等异常現象，有效延长皮带機系統整體使用寿命。

图/改造後現场

用戶使用评價

①皮带機安裝双筒型永磁調速器後可實現零負载啟動 ，替代软啟動器實現了更好的软啟動效果 。

②采用青島斯普瑞永磁調速器體積小，電機後移距離小， 改造过程簡單。

③系統實現零負载啟動， 無皮带拉拽、皮带面恶性拍擊、打褶等异常現象的發生 ， 有效延长皮带機系統整體使用寿命 。

④原皮带機系統带抱閘系統，永磁調速器根據原制動輪尺寸配做，抱閘系統可正常運行。

⑤改造後皮带機可實現遠程及就地控制， 操作簡便。

⑥经永磁改造後可單台電機能啟動皮带正常運行，運行靈活性大大增加。

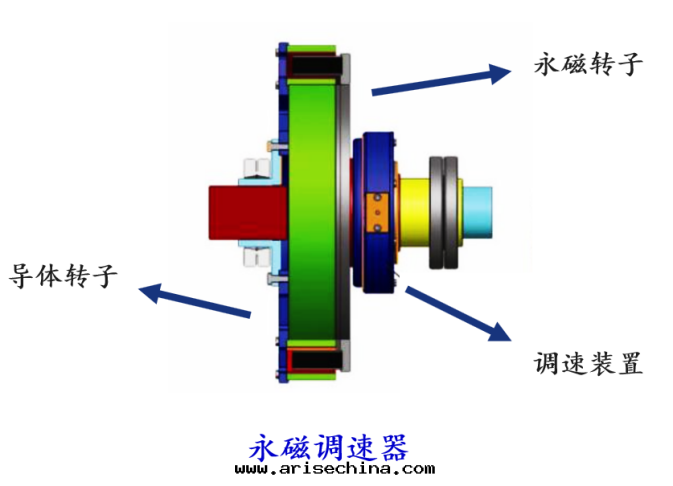

       双筒型永磁調速器由導體轉子、永磁轉子和調速機構組成。導體轉子與永磁轉子之間有一定的气隙，無機械連接。當電機旋轉时，通过導體轉子與永磁轉子之間的電磁感應将電機扭矩傳递給負载。
